環保用電監管系統_企業環保設施電量監控系統

　　系統概述

　　環保用電監管系統采用物聯網、大數據、云計算、移動互聯網及人工智能等現代信息技術，依托環易云（環保用電監管云平臺），及時推出了環保用電監管系統，本系統是污染源自動監測系統的重要組成部分。

本系統在對企業排污總用電關口、生產設施、治污設施等用電數據（包括電量、負荷等電氣參數與狀態參數）進行實時監測的基礎上，通過設施運行停車分析、越限分析、停產/限產/錯峰生產分析、工藝關聯分析等，可動態監控企業治污治理狀況，并及時發現治污設施未開啟、空轉、減速、降頻以及異常關閉等未正常工作的情況。

　　本系統廣泛適用于生態環境部門需要實施用電監管的涉氣排污企業，主要包括水泥、石化、造紙、玻璃、化肥、焦化、制革、制藥、采礦、建材、火電等重點行業的涉氣排污類工業企業（詳見附表）。

　　系統結構

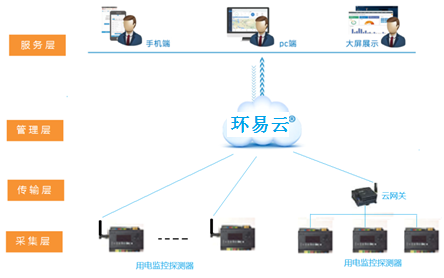

　　本系統主要由用電監控探測器、無線數傳終端和環易云環保用電監管平臺構成，按采集層、傳輸層、管理層及服務層四層結構設計。

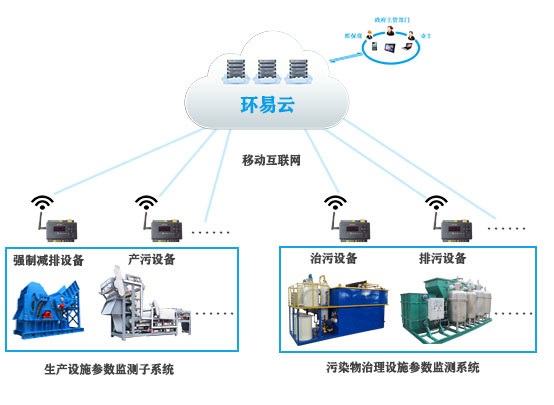

其中用電監控探測器主要安裝在涉氣排污單位生產設施及治污設施供電的配電箱線路上，主要實現用電參數的采集及上傳（單個探測器配置的選用無線數傳一體化系列）；無線數傳終端即云網關，實現統一配電箱內多個用電監控探測器的信息的收集、處理、存儲與集中上傳；環易云實現現場設施用電信息的集中處理、統計、分析與管理，并提供手機APP、電腦web、監控大屏等客戶端應用服務。

　　主要功能

1、負荷監控

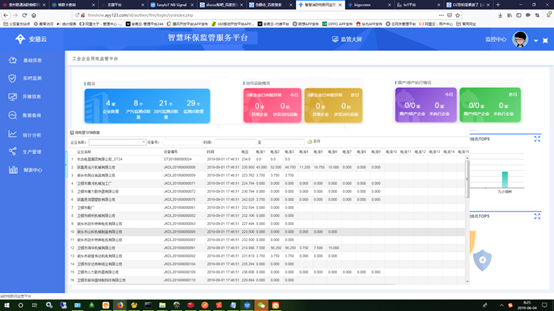

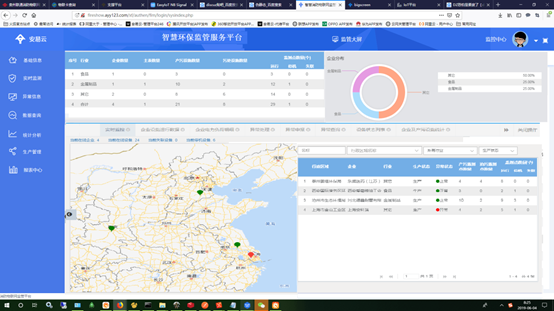

實時采集現場生產設施及治污設施的用電信息，通過手機APP等客戶端，可動態監視企業及其車間各級設備和監測點的運行情況，也可實現遠程控制供電開關的跳閘斷電功能。用電信息包括：

（1）各相電流、電壓、相位角

（2）正反向有功、無功電能

（3）各相及總有功功率、無功功率、功率因數

（4）總有功電量

（5）總無功電量

（6）氣動開關量、氣壓計示數、溫度等非電氣量

（7）電纜溫度

（8）設備狀態等

2、電能管理

對排污單位總用電量及設施用電量，或在污染日與非污染日負荷，按一定時間段（如年/月/日）進行匯總對比，可分析企業/行業在某個時間段內的產污數量，及時發現異常，不僅可作為分析判斷企業環保整治執行情況的依據，也可為企業降低能耗提供數據支撐。

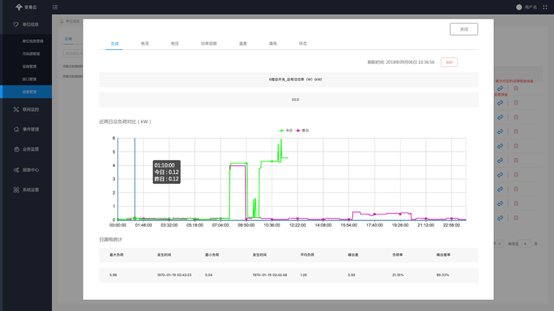

以小時為單位展示功率曲線。 對區域內被監管單位的數量進行匯總，按地區、行業用電量按年/月/日進行對比排名，形成可導出的圖形與數據報表。

3、停電送電報警

傳統的智能終端設備對停電送電只做離線/上線信息的粗泛提醒，無法實際掌控到底是否為停電來電事件引起。ADF501用電監控探測器終端準確判斷出設備即將離線是否屬于斷電異常引起，并及時上傳斷電報警事件予以提醒，來電時也上傳提醒。

本功能可讓用戶精準掌控智能終斷電停運引起的離線及來電投運引起的上線狀況，還可及時督導人工線下檢查斷電原因，并督促及時送電等作用。

4、電氣參數異常報警

通過超限、啟停及工藝關聯分析，異常報警，及時發現治污設施未開啟、異常關閉及減速、空轉、降頻等異常情況。異常報警事件包括：

（1）電流/電壓回路異常

（2）電流/壓電流不平衡

（3）電流/電壓越限

（4）功率/正向有功需量越限

（5）溫度越限

（6）諧波電流有效值越限

（7）諧波電流/電壓畸變率越限

（8）狀態量變位

（9）非電氣量越限等。

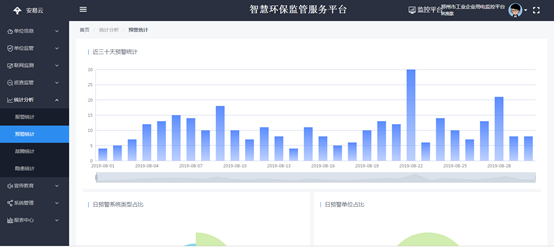

5、統計分析

根據關聯關系判斷生產設施及治污設施的啟停狀態，并根據設備的主備關系、運行周期綜合得出治理設備異常關停的結論。對于停限產、錯峰生產等用途的監測點，綜合分析判斷治污設施運行、停產、限產、削峰等指令執行情況。

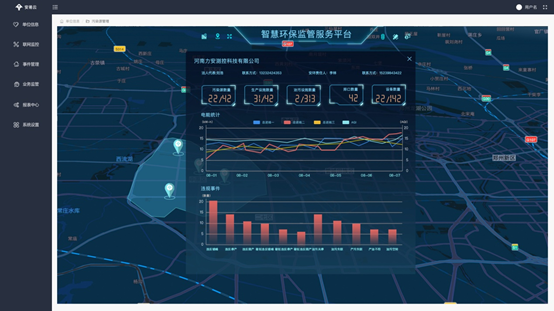

6、線上監管

根據系統設置條件，將報警信息推送給執法人員或排污單位，對嚴重違法問題進行現場檢查和在線督辦。

當系統報警的異常問題與實際情況存在偏差時，執法人員或排污單位可在系統上報異常發生原因、上傳現場照片、對異常情況進行說明。

排污單位應在可能發生異常問題情況時提前進行報備，生態環境部門通過系統看到報備信息后可以進行審核，錄入審核意見，做出審核通過或者審核駁回操作。
