LFT201-D智慧用電安全探測器面板功能及操作方法

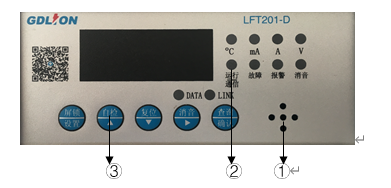

一、面板功能：

① 蜂鳴器：有報警時發出聲響，報警消除后自動消音

② 指示燈：℃ (綠色)：點亮表示當前正在顯示溫度類型，單位℃

mA (綠色)：點亮表示當前正在顯示漏電類型，單位mA

A  (綠色)：點亮表示當前正在顯示相電流類型，單位A

V  (綠色)：點亮表示當前正在顯示相電壓類型，單位V

運行/通信燈(綠色)：點亮狀態表示運行正常，閃爍表示正在通信

故障燈(黃色）：點亮表示有故障事件產生，故障消除后自動熄滅

報警燈(紅色)： 點亮表示有報警事件產生，報警消除后自動熄滅

消音燈(橙色）：點亮時表示有手動消音的操作，復位后熄滅

DATA (綠色) :  閃爍狀態表示數據上傳到服務器。

LINK (綠色) :  點亮表示連接上服務器。

③ 按鍵

二、操作方法

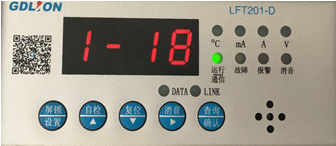

啟動界面：接通電源進入啟動頁面，顯示本機地址。如果通信為問答方式，則顯示的地址是單字節，如果通信為自動上傳方式，則顯示的地址是7字節。下圖所示。

注: 7字節地址分6屏顯示，例如地址18081201120002，顯示的方式為：

1-18  表示第 1 屏顯示年，2-08  表示第 2 屏顯示月，

3-12  表示第 3 屏顯示日，4-01  表示第 4 屏顯示設備類型，

5-12  表示第 5 屏顯示備用字節，0002 表示第 6 屏顯示設備編號。

單字節地址1屏顯示，如“0002”，為地址號為2。

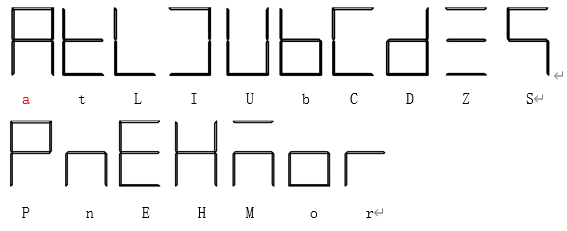

數碼管字母顯示示例說明：

1)  實時監測界面：

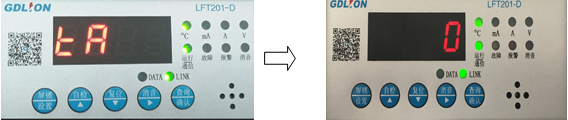

啟動界面持續5秒后，自動進入實時監測界面。實時監測4路溫度、1路剩余電流、分相電流值、分相電壓值。界面循環顯示各個類型數值，間隔3秒切換顯示。下圖所示，顯示了第1路溫度Ta、數值0°C。

例如第一路溫度顯示 ，先顯示類型和通道Ta,過1秒顯示數值0，持續2秒。然后進入第二路溫度顯示，以此循環顯示各個類型數值。當界面顯示到各自類型數值時右側指示燈也對應的亮起。

  漏電電流值：IL  51mA   顯示方式如下：

A相電流值：IA  83.1A  顯示方式如下：

三相四線時電壓顯示方式：

只顯示相電壓，如：A相電壓值：Ua  225V   顯示方式如下：

三相三線時電壓顯示方式：

只顯示線電壓，如：AB線電壓值：Uab  380V   顯示方式如下：

2)  實時事件信息界面：

有事件產生時，輪詢顯示報警/故障類型和數值。報警事件和故障都有的情況下只顯示報警。

   備注：默認出廠設置，三相不平衡、過壓/欠壓 報警功能默認關閉；

在單相模式下，過壓、欠壓報警只針對A相；

報警信息：

溫度超限報警： To 42℃  顯示方式如下：

漏電超限報警： I1  600mA   顯示方式如下：

故障信息：

當溫度部分有故障產生時，則顯示“t”。如右圖。

當漏電部分有故障產生時，則顯示“L”，如右圖。

當有短路故障時，則顯示右圖。

當有過載故障時，則顯示右圖。

當有過壓故障時，則顯示右圖。

當有欠壓故障時，則顯示右圖。

當有過溫或接觸不良故障時，則顯示右圖。

當有缺相故障時，則顯示右圖。

當有三相不平衡故障時，則顯示右圖。

當有零線混接或零地混用故障時，則顯示右圖。

3）系統設置：

備注： 1、  鍵 在下文文字表述中用“向上”鍵代替；鍵在下文文字表述中用“向下”鍵代替；在下文文字表述中用“右移”鍵代替。

     2、開關類設置:  ‘0’代表 關，‘1’代表開

在實時監測界面上，長按設置鍵3秒進入系統設置，首先顯示輸入密碼界面（初始密碼：1234）。下圖所示。按向上鍵，可以改變所選位的數字。按向下鍵在四位密碼的不同位之間切換。密碼輸入完畢后按確認鍵進入。如果密碼正確，則首先進入通信地址設置。如果密碼錯誤則返回實時監測界面。

通信地址設置：（初始地址為1）下圖所示，先顯示地址F0，持續1秒后停留在地址數值上。閃爍的數位是當前可修改數位，按向上鍵可以修改其數值。按向下鍵則右移到下一位待改數位，同一總線連接下探測器地址不可重復設置 。按確認鍵保存返回實時監測界面。按右移鍵進入通信模式設置。通信模式設為0即主動上傳模式時，屬內部固化的唯 一地址，不可編輯。

通信模式設置：（初始值為0）下圖所示，先顯示設置類型F1，持續1秒后停留在模式數值上。通信模式分為自動上傳方式（用于外接DTU）和問答方式（用于總線連接）。數值0表示自動上傳方式，數值1表示問答方式。按向上鍵可以修改通信模式數值在0和1之間切換。按確認鍵保存返回實時監測界面。按右移鍵進入CT變比設置。

電流互感器變比設置： （初始值為100）下圖所示，先顯示設置類型F2，持續1秒后停留在電流互感器變比數值上。閃爍的數位是當前可修改數位，按向上鍵可以修改其數值。按向下鍵則右移到下一位待改數位。按確認鍵保存返回實時監測界面。按右移鍵進入漏電報警值設置。

注意：對于LFT201-CTK100、LFT201-CTK300、LFT201-CTK500、LFT201-CTK630型的外接專用電流互感器，變比值填寫上面標注的額定電流值，如LFT201-CTK100，則輸入100；對于LFT201-CTK5型的外接專用電流互感器，變比值填寫所套接的現場已安裝的電流互感器的一次電流值，例如：此電流互感器套接在了一個300：5的電流互感器的二次線上，則輸入300。

漏電報警設置：（初始值為500）下圖所示，先顯示設置類型F3，持續1秒后停留在漏電報警數值上。閃爍的數位是當前可修改數位，按向上鍵可以修改其數值。按向下鍵則右移到下一位待改數位。按確認鍵保存返回實時監測界面。按右移鍵進入電氣接點溫度報警值設置。

電氣接點溫度設置：（初始值為75）下圖所示，先顯示設置類型F4，持續1秒后停留在電氣接點溫度報警數值上。閃爍的數位是當前可修改數位，按向上鍵可以修改其數值。按向下鍵則右移到下一位待改數位。按確認鍵保存返回實時監測界面。按右移鍵進入環境溫度報警值設置。

環境溫度設置：（初始值為75）下圖所示，先顯示設置類型F5，持續1秒后停留在環境溫度報警數值上。閃爍的數位是當前可修改數位，按向上鍵可以修改其數值。按向下鍵則右移到下一位待改數位。按確認鍵保存返回實時監測界面。按右移鍵進入蜂鳴器設置。

音響開關設置：（初始值為1）下圖所示，先顯示設置類型F6，持續1秒后停留在模式數值上。數值0表示音響不響，數值1表示音響會響。按向上鍵可以修改音響開關狀態。按確認鍵保存返回實時監測界面。按右移鍵進入接線類型設置。

接線類型設置：（初始值為4）下圖所示，先顯示設置類型F7，持續1秒后停留在模式數值上。數值3表示三相三線制接線方式，數值4表示三相四線制接線方式。按向上鍵可以修改接線類型數值。按確認鍵保存返回實時監測界面。按右移鍵進入密碼設置。

密碼設置： （初始值為1234）下圖所示，先顯示設置類型F8，持續1秒后停留在密碼數值上。閃爍的數位是當前可修改數位，按向上鍵可以修改其數值。按向下鍵則右移到下一位待改數位。按確認鍵保存，返回到實時監測界面。按右移鍵進入通信地址設置。

額定電流設置：（初始值為1）下圖所示，先顯示設置類型F9，持續1秒后停留在數值上。

閃爍的數位是當前可修改數位，按向上鍵可以修改其數值。按向下鍵則右移到下一位待改數位。按確認鍵保存，返回到實時監測界面。按右移鍵進入單相/3相設置。

單相/三相切換: （初始值為3）下圖所示，先顯示設置類型F10，持續1秒后停留在數值上。

閃爍的數位是當前可修改數位，按向上鍵可以修改其數值。按向下鍵則右移到下一位待改數位。按確認鍵保存，返回到實時監測界面。按右移鍵進入三相不平衡開關設置。

三相不平衡開關：（初始值為0）下圖所示，先顯示設置類型F11，持續1秒后停留在數值上。閃爍的數位是當前可修改數位，按向上鍵可以修改其數值。按向下鍵則右移到下一位待改數位。按確認鍵保存，返回到實時監測界面。按右移鍵進入故障開關設置。

 過壓、欠壓開關：（初始值為0）下圖所示，先顯示設置類型F12，持續1秒后停留在數值上。閃爍的數位是當前可修改數位，按向上鍵可以修改其數值。按向下鍵則右移到下一位待改數位。按確認鍵保存，返回到實時監測界面。按右移鍵進入故障開關設置。

4） 功能鍵操作：

?  實時監測界面狀態下按鍵功能

1、單鍵：

屏鎖鍵： 短按面板上屏鎖鍵進入屏鎖界面，顯示停留在當前界面類型和數值；再次短按屏鎖鍵則解除屏鎖狀態。

自檢鍵：按面板上的自檢按鍵，設備將進行自檢，自檢流程如下：LED指示燈和數碼管全滅—LED指示燈全亮—數碼管全亮—LED指示燈恢復—數碼管數恢復—蜂鳴器響—蜂鳴器恢復。

消音鍵：按面板上的消音按鍵：當音響發聲時，按下消音鍵，即可關閉聲音，同時面板上的消音指示燈點亮。

復位鍵：當有事件信息(報警事件/故障)產生后，按復位鍵，可對設備進行軟復位。(向服務器發送一條實時數據)

查詢鍵：可以查詢報警/故障信息。

l  報警和故障指示燈同時點亮時，按查詢鍵則進入報警信息顯示，按向上按鍵可以查詢未顯示的報警信息，再次按下查詢按鍵，則進入故障信息顯示，按向上鍵查詢未顯示的故障信息，此時按下查詢按鍵則退出故障查詢顯示界面，進入實時監測界面。

l  報警指示燈點亮時，按查詢鍵則進入報警信息顯示，按向上按鍵可以查詢未顯示的報警信息，再次按下查詢按鍵，則退出報警查詢顯示界面，進入實時監測界面。

l  故障指示燈點亮時，按查詢鍵則進入故障信息顯示，按向上按鍵可以查詢未顯示的故障信息，再次按下查詢按鍵，則退出故障查詢顯示界面，進入實時監測界面。

2、組合鍵：

   同時長按屏鎖和查詢鍵3秒，聽到蜂鳴器“嘀”聲后，可將電度清零。

?  報警/故障界面的按鍵功能

消音鍵：按面板上的消音按鍵：當音響發聲時，按下消音鍵，即可關閉聲音，同時面板上的消音指示燈點亮。當沒有聲音發出時，按下此鍵無反應。

復位鍵：按面板上的復位按鍵：當有事件信息(報警事件/故障)產生后，按復位鍵，可對設備進行軟復位。

向上鍵：按向上鍵，可以上翻其他報警/故障信息。

右移鍵：按右移鍵，可以在報警/故障信息中切換顯示。

確認鍵：按確認鍵，進入實時監測界面。

4、端子定義及接線

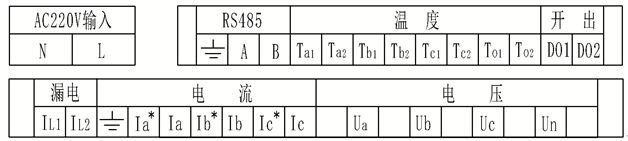

端子定義：

圖1

□ 漏電：IL1-IL2接剩余電流互感器。接線不分極性。

□ 電流：分別接三相電流線。對于插拔式接線端子的探測器，電流互感器的白色線接同名端。

□ 電壓：分別接三相電壓A、B、C相和零線。相線名稱要和三相電流的名稱一一對應，不能接錯。導線線徑建議采用0.5-1平方毫米。接線時請參照圖3、圖4、圖5所示安裝保險管。

□ 溫度：接溫度傳感器。端子無極性。

□ RS485：接RS485通信。G為屏蔽地。

□ 開出： 無源節點。

  □ AC220V輸入： AC220V供電電源接入端，切記外接5A的保險。

5、配套設備：

1）剩余電流互感器：全部選用開口式，可在不停電、不斷線狀態下快速安裝、拆卸，操作簡單。主要用于電氣回路剩余電流的采集。

2）電流互感器：全部選用開口式，可在不停電、不斷線狀態下快速安裝、拆卸，操作簡單。主要用于電氣線路分相電流的采集。

注意：LFT201-CTK5用于監測現場安裝有電流互感器且二次側電流為5A的總進線，安裝時只需卡在二次側線纜上即可；其余互感器的選擇原則是：監測線路的額定電流應最接近但不宜超過互感器的額定電流的那一款，比如400A的線路應選擇LFT201-CTK500。

3）溫度傳感器：熱敏電阻傳感器，抗干擾性強, 可在不停電、不斷線狀態下快速安裝、拆卸，操作簡單。主要用于開關線纜接頭溫度與環境溫度的監測。

注意：現場安裝時連接Ta1、Ta2，Tb1、Tb2，Tc1、Tc2,To1、To2溫度傳感器必需分別對應捆綁在A相、B相、C相、N相開關接頭附件的線纜上，對應檢測該相接頭的溫度。對于配電柜N相接頭可不考慮。

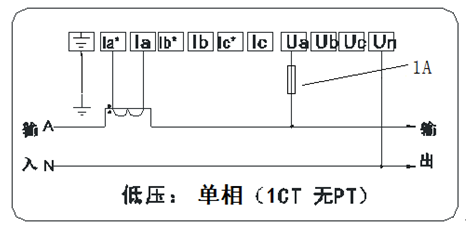

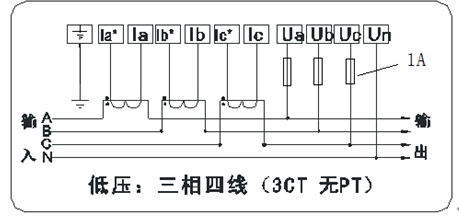

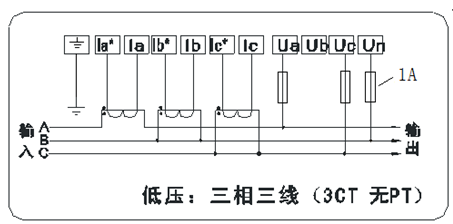

6、電流電壓采集接線圖（如圖3、圖4、圖5）

圖3

圖4

圖5

7、現場注意事項

1)手動記錄下探測器的地址及安裝線路位置，后續抄錄到平臺編輯用。

2)設置電流互感器變比，即需要輸入電流互感器的一次額定值。

3)安裝時，確保溫度傳感器對應的相線與端子定義一致；電流與電壓對應的相線要一致；漏電互感器的兩條線不分極性。
