工礦電氣安全監控與管理系統

1、 項目背景

在國家積極發展智能電網的今天，工礦企業10kV及以下變配電環節依然薄弱，智能化程度普遍不高，給電氣設備運行管理和電力性能監測造成了諸多困難，安全形勢嚴峻。近年來，由電氣設備故障引發的火災、爆炸、突然斷電停車等安全事故時有發生，給企業造成了巨大的經濟損失，甚至造成人身傷亡等惡性事故。

目前工礦企業變配電系統管理現狀如下：

1）重視電力運行工況監測，忽視電氣設備狀態監測，安全隱患大。工礦變配電系統普遍安裝有綜合保護裝置及智能電力儀表等設備，以實現電力運行工況的實時監控保護，而在高低壓電氣設備安全狀態監測方面幾乎空白。這樣雖然可以實時監控電力運行工況并準確發現其突發性故障，但是對設備本身的故障卻無能為力。設備本身的故障通常隱蔽性強，一旦達到臨界點會突然爆發，造成事故的后果往往十分嚴重。

2）電氣設備運行管理依賴人工日常巡檢與計劃檢修，普遍缺乏有效的技術手段，漏檢多，效果差。比如：實際運行中的低壓抽屜柜、高壓開關柜根本無法打開檢查，電纜溝、電纜橋架由于有蓋板和封堵設施的存在也很難檢查，存在很多檢查盲區。所以電氣設備故障造成的電氣爆炸、電氣火災等電氣事故依然時有發生。況且依靠人工巡檢，不僅需要大量的巡檢人員，而且要求較高的專業能力和工作責任心，導致人力成本高，管理難度大。

3) 現場電力儀表等智能設備普遍獨立運行，未能有效發揮出安全監控方面的系統性功效。如：智能儀表及綜保裝置僅關注電力運行工況監測與保護控制，而未能與電氣設備狀態監測有機結合，實現對變配電安全狀況的綜合診斷與分析。甚至有相當部分的工礦企業，雖然高低壓開關柜安裝了電力儀表等智能設備，卻未形成系統，仍然依賴人工抄錄與巡檢。即使個別企業安裝有多個獨立的監控系統（如：高壓綜合保護系統，高、低壓設備溫度監測系統，電纜溫度檢測與視頻監控系統等），但彼此獨立，形成諸多信息孤島，也未能實現供配電的集中監控與綜合診斷分析。

2、實施方案：

基于上述情況，力安科技推出了GDS3000工礦電氣安全監控與管理系統。可廣泛應用于冶金、電力、石油、化工、建材、礦山等工礦企業，實現變配電系統電氣設備與電力運行工況的安全綜合監控。*大程度保證供配電系統安全、可靠、穩定運行，設立集中電氣安全監控與管理中心，通過光纖主干環網，與各主要分體建筑功能子系統連接，構建一體化分層分布式電氣安全監控與管理系統，實現整個供配電系統的安全狀態及運行工況的一體化實時監控、電能管理及故障異常的綜合診斷與報警，確保供配電系統與公共機電設備始終處于安全可控運行。

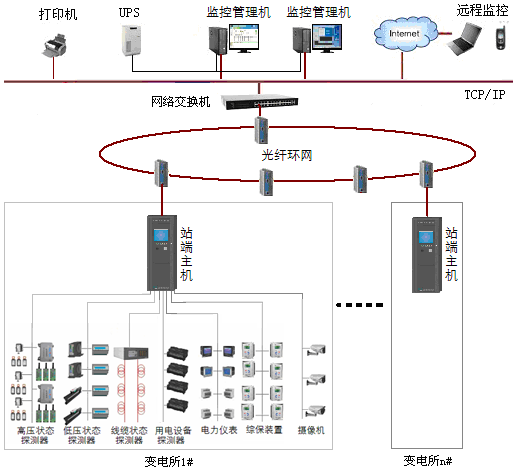

3、網絡結構：

4、使用效果

1）本系統基于GDS3000監控與管理系統軟件平臺，實時監控電氣設備狀態及電力運行工況，實時診斷電氣設備與變配電系統運行的健康狀況，真正實現變配電系統的可控運行。

2）本系統通過對狀態信息與電力參數的綜合診斷分析，實現對電氣設備狀態及電力運行工況的趨勢預測與報警保護，及時發現安全隱患與電氣故障，防范于未然，有效避免電氣事故。

3）本系統實現運行監控與故障報警的可視化，以圖形、視頻、短信、電話等方式，讓看不見摸不著電氣安全狀態一目了然！并可借助計算機、手機等智能終端實現遠程維護及遠程監控，真正實現變配電站（所）的少人或無人值守。
