近年來，隨著物聯網技術的發展與普及，智慧城市的建設也進入了新的階段，智慧城市以信息技術應用為主線，實現了城市智慧化管理及運行，而這一切離不開電力的全方位保障，因此智慧城市建設，電力必須先行，智能配電管理也將成為實現智慧城市的關鍵環節。

　　智能配電柜解決方案通過智能配電柜管理平臺及智能網關、智能監測模塊，實現配電柜回路監測、支路監測、單個設備監測、用電安全監測和能源監測、遠程控制等功能，通過對配電柜的智能化管理，達到二次節能的效果，同時節省人工運維成本，提高政府管理單位的管理效率。

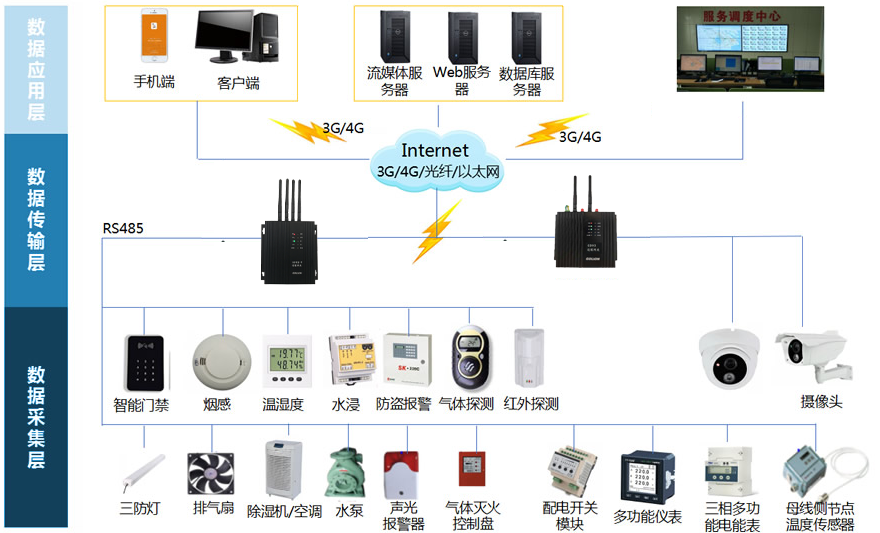

　　智能配電柜系統拓撲圖

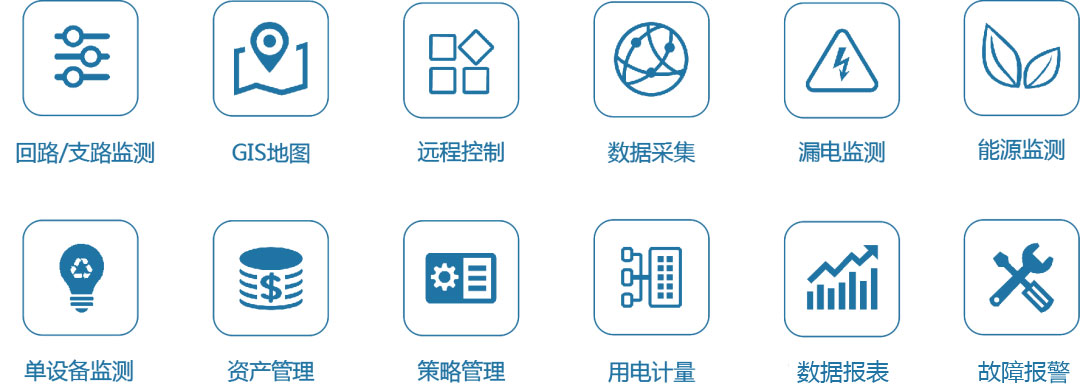

　　一、智能配電柜系統功能

　　1、可對配電柜下回路/支路/單個設備進行狀態監測及遠程控制;

　　2、可以設置配電系統內的環境監測、視頻監控、空調等設備聯動，根據現場需求，完成自動的閉環控制和告警，如自動開/關空調、自動開/關風機、自動開/關排水系統等。

　　3、平臺可實時抄收終端下設備的電流、電壓、剩余電流(漏電)、溫度、細分電量、斷路器狀態量、故障報警等數據，并生成相應數據報表;

　　4、如監測到設備出現故障，系統將自動發出報警，并將故障信息推送到運維人員手機中。報警上下限可根據現場情況靈活配置。

　　5、系統可根據不同環境需求保存下發的多種控制策略，運維人員也可通過前端的智能網關執行控制策略;

　　6、具備數據存儲功能，終端可存儲不少于12個月的回路相關參數;

　　7、平臺可跨PC、PAD、手機端等平臺使用，滿足不同角色用戶的使用需求。

　　二、方案優勢

　　1、提升管理效率、降低運行成本

　　工作人員在監控室即可實時監控配電柜環境數據、設備運行狀態，全面掌握配電設備的各種信息，減少運營人員巡檢工作，降低運維成本。

　　2、提高綜合用電管理水平

　　為管理部門提供用電成本、效率管理、電力運行調度管理等功能，為管理人員運行策略和用能策略提供有效依據，提高政企部門電力運行調度管理效率。

　　3、節省電費支出，實現精細化管理

　　通過自動化控制策略管理，達到二次節能的效果，同時基于設備實時數據采集，生成單設備計量、費用賬單結算、峰平谷電費計量等數據報表，有利于政企實現支出電費的精細化管理。

　　4、故障實時監測，防護更安全

　　擁有豐富的告警方式和策略，有效避免多種事故的發生，提高運維響應速度，從而保障居民生命財產安全。

　　三、應用場景

　　(1)智能配電柜能夠采集更多的電氣數據

　　除了和普通配電柜類似，通過電量儀表，采集總配電回路的電壓、電流以外，智能配電柜還能采集諸如諧波等電氣質量數據、配電柜分回路的通斷狀態和電流狀態、接地和防雷設備狀況等數據。以上數據的采集，除了普通電量儀表和主要電壓、電流互感器外，還需要增加更多傳感器、變送器設備，用于數據的采集。

　　當前智能配電柜采集的數據通常有進線的電壓，電流，諧波，分回路的通斷狀態，分回路的電流，接地和防雷設備狀況，有的還需增加采集配電柜內的溫度，收集配電柜的故障預警信息。采集數據的顯示可以通過電量儀表和專用顯示屏進行本地顯示，也可通過RS485和以太網接口遠程發送到監控系統。

　　(2)智能配電柜應具有方便維護功能

　　由于很多數據中心要求IT設備7×24小時運行，因此智能配電柜柜內支持四遙功能、漏電監測、線纜溫度監測。柜外配備一體化顯控屏，實現參數顯示，維護巡檢。在保證配電功能的需求外，也讓配電管理有了質的飛躍，并將所有成套配電柜接入智慧配電管理平臺，實現統一遠程管理及監控。可提高供電系統連續性，提高了配電房及值班人員的雙重安全性。
